Portes d’ascenseur coupe feu : Ce qu’il faut savoir …

5 octobre 2021

Les portes d’ascenseurs coupe-feu font partie des portes les plus règlementées sur le marché de l’ascenseur et pour cause, ce sont des portes qui peuvent sauver des vies. Elles jouent un rôle crucial dans la sécurité incendie des bâtiments.

La différence entre porte d’ascenseur coupe-feu et pareflammes

Les portes pareflammes sont conformes à la norme EN 81-58, classification E120.

La lettre E désigne l’étanchéité aux flammes, tandis que 120 indique la durée de résistance au feu, exprimée en minutes.

Cette norme impose aux fabricants de matériel d’ascenseur de concevoir des portes capables de résister à la propagation des flammes. Autrement dit, elles doivent empêcher le feu de se diffuser dans les autres parties du bâtiment via la gaine d’ascenseur.

Les portes coupe-feu répondent quant à elles à la norme EN 81-58, classification EI120. En plus de l’étanchéité aux flammes (E), elles offrent une isolation thermique (I). Cela garantit que, pendant 120 minutes, la température mesurée côté cabine n’excède pas la température ambiante augmentée de 180°C.

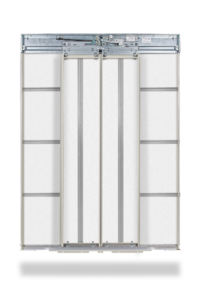

L’isolation thermique agit ainsi comme une barrière ralentissant considérablement l’élévation de la température. Le matériau isolant peut être positionné à différents endroits de la porte selon les dimensions :

Obligatoirement intégré dans les vantaux ;
Dans les montants fixes et les montants garage, dès lors que leur largeur atteint ou dépasse 100 mm.

Dans quels cas installer une porte coupe-feu ?

Le choix entre une porte pare-flammes (E) ou coupe-feu (EI) dépend principalement du type de bâtiment, de son usage et des exigences réglementaires en matière de sécurité incendie. La classification EI120, s’applique principalement dans :

Les Immeubles de Grande Hauteur (IGH)

Dans les Immeubles de Grande Hauteur, la réglementation impose des exigences strictes en matière de sécurité incendie, notamment pour les équipements d’ascenseur. En raison du nombre élevé de niveaux, les ascenseurs doivent rester opérationnels aussi longtemps que possible durant un sinistre, notamment pour l’évacuation ou l’intervention des secours.
À ce titre, les portes palières doivent être conformes aux normes pare-flammes (E) pour empêcher la propagation des flammes dans la gaine et la cabine, et coupe-feu (EI) pour limiter la transmission thermique. Ces caractéristiques sont essentielles pour garantir l’intégrité fonctionnelle de l’ascenseur et la sécurité des usagers et intervenants.

Les Bâtiments à haut risque incendie

Les bâtiments recevant du public (ERP) et les structures à fort potentiel calorifique – comme les centres commerciaux avec parkings souterrains – présentent un risque accru de départ de feu. Dans ce contexte, l’intégration de portes palières coupe-feu certifiées EI constitue une solution optimale en matière de sécurité passive.
En plus de renforcer la protection contre l’incendie, ce type de porte permet d’optimiser l’emprise au sol. En effet, en l’absence de portes coupe-feu, les normes peuvent exiger la création d’un sas coupe-feu, solution plus contraignante en termes d’espace et de conception architecturale.

Les solutions SLYCMA pour les ascenseurs coupe-feu

La porte SD20 de SLYCMA est conforme à la norme EN 81-58, classification E120, ce qui lui confère, dans sa version standard, une double fonctionnalité : résistance au vandalisme de niveau 1 et protection pareflammes pendant 120 minutes.

Dans sa version pare-flammes (E120), la porte SD20 est équipée de calfeutrements métalliques, conformes aux exigences d’étanchéité aux flammes. En revanche, pour répondre aux exigences coupe-feu (EI120), des calfeutrements en plâtre sont requis, car ils permettent d’assurer une isolation thermique efficace en plus de l’étanchéité.

Deux configurations sont disponibles pour la SD20 EI120 : avec huisserie réduite ou avec façade complète. La version à huisserie réduite permet une intégration facilitée dans les gaines étroites ou les projets architecturaux contraints, tandis que la version avec façade complète offre une meilleure couverture esthétique et une protection accrue des parois de la gaine.

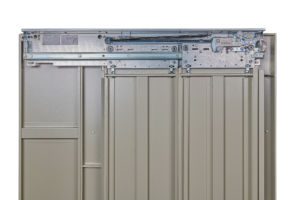

La SD20 EI120 – Version huisserie réduite : Performance et compacité

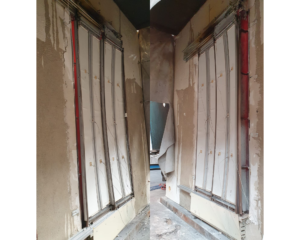

Essais au feu de la porte SD20 EI120 huisserie réduite

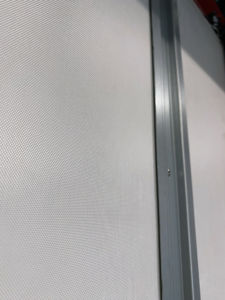

Détail du revêtement

La version EI120 à huisserie réduite a été rigoureusement testée en laboratoire pour valider ses performances en conditions réelles d’incendie. Cette configuration présente une hauteur de linteau réduite à 80 mm et des montants latéraux limités à 70 mm de largeur, optimisant ainsi l’encombrement en gaine.

La hauteur de baie brute nécessaire est de HL + 110 mm, ce qui permet une intégration facilitée dans des environnements à contraintes dimensionnelles, sans compromis sur la sécurité incendie.

👉 En savoir plus – Téléchargez la plaquette SD20 EI120

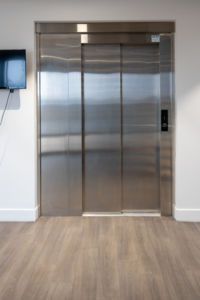

SD2 EI120 – Version façade complète : Pour une protection optimale

La porte SD20 EI120 est également proposée en version à façade complète, offrant une protection renforcée et un habillage intégral de l’ouverture. Cette configuration se caractérise par une hauteur de linteau de 210 mm et des montants latéraux ajustables en fonction du passage libre de la porte, garantissant ainsi l’obturation optimale de la baie palière. La hauteur de baie brute requise pour l’installation est de HL + 240 mm.

En résumé, la porte SD20 Slycma, c’est la garantie de :

Robustesse et Résistance : Antivandale et pareflammes dans sa version de base, elle est conçue pour durer !
Pratique : Toutes les portes palières sont pilotées par le même opérateur. Vous pouvez donc panacher portes pareflammes et portes coupe-feu selon vos besoins.
Adaptabilité : Quelle que soit la version (standard, coupe-feu HR ou coupe-feu FC), la SD20 offre les mêmes plages de hauteur libre et de passage libre, s’adaptant ainsi à vos exigences techniques.
Personnalisation : Nous proposons plusieurs types d’habillage inox.
Abordable : Le meilleur rapport qualité/prix du marché ! La SD20 combine performance, fiabilité et budget maîtrisé !
